TachoDrive PLUS

Narzędzie do pobierania danych

Instrukcja obsługi

TD1P-IPL008-1306.1.0.0

Opis: Opis: Opis: Opis: Opis: Opis: Opis: Opis: Logo MATT 2

1. Informacje ogólne

TachoDrive PLUS to klucz do poboru danych z tachografu, który pozwala spełnić ustawowe wymagania dotyczące poboru i przechowywania danych. Użytkowanie klucza jest proste i efektywne.

2. Domyślna konfiguracja klucza TD umożliwia pobranie następujących danych z tachografu:

- ostatnie 90 dni czynności,

- zdarzenia i usterki,

- szczegółowe dane prędkości,

- dane techniczne.

3. Zakres pobieranych danych można zmienić poprzez podłączenie klucza TachoDrive do komputera i uruchomienie aplikcji.

- TachoDrive Configurator (znajdującą się w pamięci klucza) lub programu

- TACHOMATT Yellow (do pobrania z http://www.tachodrive.pl/)

4. Aby pobrać dane z tachografu*, podłącz klucz TachoDrive do tachografu

$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_m7c776ddd.png$

Aby pobrać dane tylko z karty kierowcy*, podłącz klucz TD do tachografu, trzymając wciśnięty przycisk CARD dopóki dioda $Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_m38cef333.png$ zacznie błyskać na zielono.

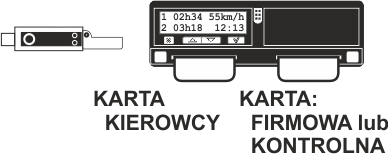

* Wymaga umieszczenia w tachografie odpowiednich kart - patrz punkt I i II na stronie 4.

$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_2fcfdded.png$

NIE odłączaj klucza TachoDrive w trakcie pobierania danych

$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_m2af0d6a0.png$

5. Zakończenie pobierania danych sygnalizowane jest dwoma diodami:

	$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_m38cef333.png$	$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_m22bc9bdb.png$
sukces	ciągły zielony	ciągły zielony
ostrzeżenie	ciągły zielony	n czerwonych błysków
błąd	ciągły czerwony	N czerwonych błysków

Ostrzeżenia (liczba błysków n):

1 - karta zapełniona powyżej 95% swej pojemności

2 - dane zostały pobrane w części lub nie zostały pobrane

3 - dane z ustawionej konfiguracji klucza TD zostały pobrane w części - brak danych DTCO

4 - dane z ustawionej konfiguracji klucza TD zostały pobrane w części - brak karty kierowcy

6 - Wbudowana Ochrona Antywirusowa usunęła wirusa

Błędy pobierania (liczba błysków N):

1 - niewłaściwe warunki do wykonania operacji

2 - żądane dane nie są dostępne

3 - wykonanie operacji niemożliwe

4 - funkcja nie jest obsługiwana przez tachograf

5 - brak odpowiedzi z tachografu

6 - błąd komunikacji z tachografem

7 - błąd pamięci TachoDrive'a

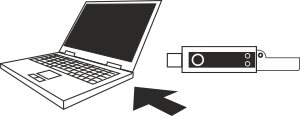

6. Pobrane dane można zarchiwizować na komputerze i wstępnie przeanalizować za pomocą darmowego oprogramowania TACHOMATT Yellow Light, które można pobrać ze strony:

www.tachomatt.com/tylight

$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_6d90cc5f.png$

PAMIĘTAJ !

Przedsiębiorca ma obowiązek pobierać dane co najmniej co:

· 3 miesiące* z tachografu

$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_25d2fc7c.png$

· 28 dni* z karty kierowcy

$Opis: Opis: Opis: Opis: C:\Documents and Settings\Administrator\Moje dokumenty\Instrukcje HTML2\TD_PLUS\TD_PLUS_Manual_PLK-POL\TD_PLUS_Manual_PLK-POL_pliki\TD_PLUS_Manual_PLK-POL_html_m5f1e0cfc.png$

* Zapoznaj się z przepisami obowiązującymi w Twoim kraju

GWARANCJA

Producent udziela gwarancji na urządzenie przez okres 12 m-cy od daty sprzedaży.

Szczegóły na stronie: www.matt.pl
